ATU-10 – Tyny QRP 자동 안테나 튜너.
공식 채팅 그룹 – https://groups.io/g/ATU100
개요 및 조립 지침 VK3PE – http://carnut.info/ATU_N7DDC/ATU-10/ATU-10_by-vk3pe_build_info/ATU-10_vk3pe_V1.2_ALL_INFO_290921.pdf
FW 버전 1.6의 새로운 기능
1 – 전력 및 SWR 계산, 보상 및 보정을 위한 새롭고 향상된 측정 공식.
2 – 셀당 설정 제어 구현 Notepad++ 프로그램에서 FW .hex 파일을 Intel HEX 파일로 여는 10개의 셀이 있습니다. EEE0 및 EEF0 주소 끝에 이 주소를 표시하고 해당 값을 변경할 수 있습니다. 값을 변경한 후 해당 체크섬을 변경해야 합니다. 문자열이 변경되었습니다. 필요한 문자열을 Checsumm.html에 복사하여 올바른 체크섬을 얻습니다. 수정된 .hex FW 파일을 저장하기 전에는 녹색이어야 합니다.
셀 설명:
비표시 시간(분), 기본값은 5분, 0은 항상 표시
전원 끄기 시간(분), 기본값 30분, 0 계속 켜짐
릴레이의 지연 시간, 밀리초 단위로 코일에 적용된 전압, 기본 7밀리초
최소 전력량 – 10단위로 전력량 조정을 시작합니다. 기본 설정은 10(1.0W)입니다. 이 값은 null일 수 없습니다.
튜닝을 시작하기 위한 최대 전력(와트), 기본값 15)
Delta SWR을 통해 10개 부품의 자동 튜닝을 시작합니다. 기본값은 13 SWR(SWR = 1.3)입니다.
활성화는 자동 모드 1, 꺼짐은 0입니다. 기본값은 1입니다.
1W 공급 보정 계수, BAT41 다이오드의 경우 기본값 4
10W 전력에 대한 교정 계수, BAT41 다이오드에 대한 기본 14
전력 측정 피크 감지 시간(단위는 10ms, 60ms)
RF 검출기가 1N5711 다이오드를 사용하는 경우 전력 측정을 보정할 수 있습니다. 7MHz에서 1W의 알려진 전력을 제공하고 셀 8을 올바른 값으로 변경합니다. 알려진 10W 전력으로 7MHW를 공급하고 셀 9를 올바른 값으로 변경합니다. 좋은 결과를 얻으려면 이것을 여러 번 반복하십시오.
FW 버전 1.5의 새로운 기능
1 – 개선된 튜닝 알고리즘
2 – 사소한 변경
FW 버전 1.4의 새로운 기능
1 – 버튼 버그 수정
2 – OLED로의 버스 전송 안정성 향상
3 – 아직 디스플레이로 전송된 데이터가 없습니다.
FW 버전 1.2의 새로운 기능
1 – 마지막으로 추가된 SWR의 메모리 기능 표시
2 – 완전 자동 모드에서 문제 해결.
FW 버전 1.1의 새로운 기능
1 – 더 이상 절전 모드가 없도록 제어 방법을 변경했습니다. 이제 튜너는 방해를 받은 후 5분 동안 디스플레이에 불이 들어오거나, 터치가 없고 송신기가 켜지지 않으면 30분 후에 꺼집니다. 이 30분 동안 튜너는 전원 공급 장치를 지속적으로 모니터링하고 필요한 경우 즉시 디스플레이를 켭니다. 이 모니터링 모드의 전류 소비는 4mA입니다. 버튼을 길게 누르면 장치가 켜지고 꺼집니다.
2 – Icom 프로토콜을 통한 외부 제어가 구현되었고 양방향으로 작동합니다. 버튼을 누르면 튜너가 켜지면 자동으로 실행되고 꺼지면 재설정됩니다.
설명하다
튜너는 저렴한 중국산 100 x 71 x 25mm 케이스에 장착되며, 전면과 후면은 메인보드와 동일하게 제작된 PCB 입니다. 전면 패널에는 제어 버튼과 작은 0.91인치 128×32 OLED 디스플레이, USB Type-C 포트가 있으며, 이 포트는 튜너의 내장 배터리를 충전하고 컴퓨터에 연결해 펌웨어를 변경한다.

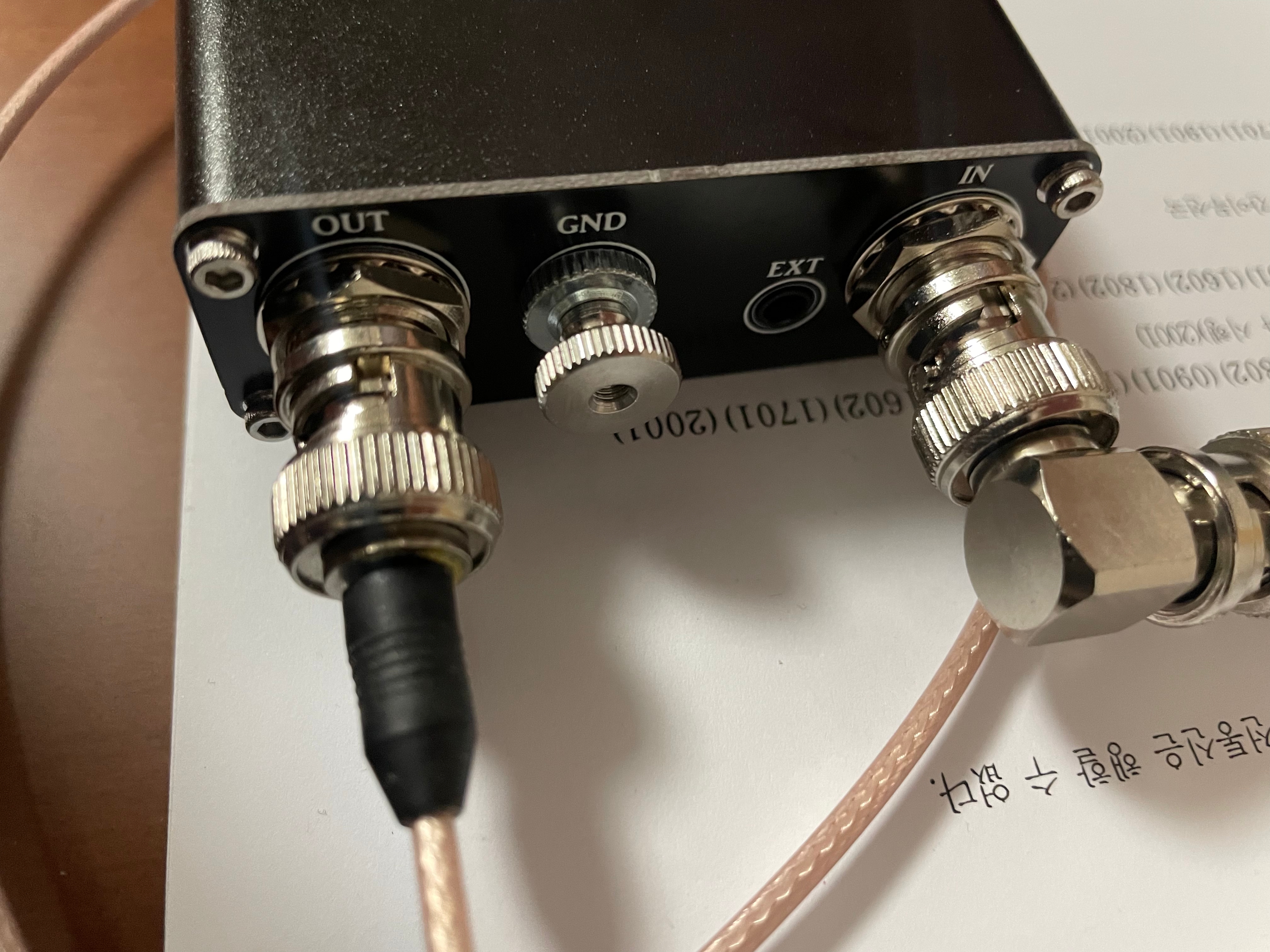

후면 패널에는 트랜시버에 연결하기 위한 RF BNC 커넥터, 접지 단자 및 보다 편리한 튜너 제어를 위한 외부 제어 인터페이스 커넥터가 있습니다.
작동 버튼에는 3가지 기능만 있습니다. 짧게 누르면 튜너가 재설정되고 모든 릴레이가 초기 상태로 설정됩니다. 이 경우 모든 반응 요소가 비활성화되고 튜너를 통한 신호 흐름에 영향을 주지 않습니다. 길게 누르면 튜너가 튜닝 모드로 전환되고 5초 이상 길게 누르면 펌웨어 버전 d가 설정됩니다. 디스플레이에 표시됩니다. 디스플레이는 주로 현재 전송 전력과 전송 케이블의 SWR을 표시하며 경우에 따라 모드가 간략하게 표시됩니다.

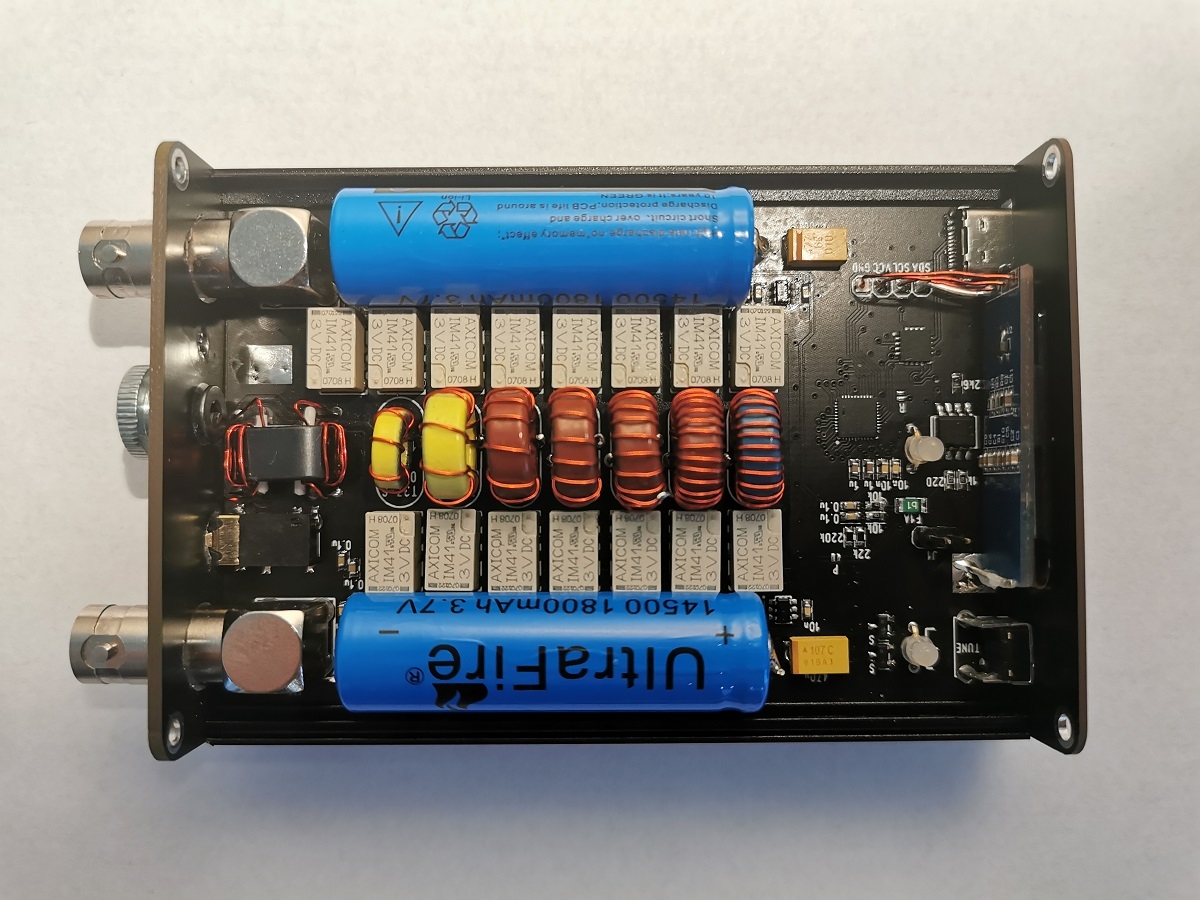

튜너는 쌍안정 릴레이 IM41을 기반으로 합니다. 이는 튜너가 튜닝하는 동안 짧은 시간 동안만 상당한 전류를 소비한다는 것을 의미합니다. 정지 모드에서 튜너의 릴레이는 전력을 소비하지 않고 무기한 상태를 유지합니다.
내장 배터리는 병렬로 연결된 2개의 리튬 이온 14500 배터리로 구성되며, 가장 좋은 예(SANYO)는 각각 800mAh의 용량을 가지며 최악의 경우 대부분 400mAh입니다. 튜너에는 세 가지 전력 소비 모드가 있습니다. 매개변수가 디스플레이에 표시되면 작동 모드가 5분 동안 지속된 후 튜너가 절전 모드로 전환되고 디스플레이가 꺼집니다. 버튼을 빠르게 누르면 깨어납니다. 30분간 취침 튜너가 완전히 꺼진 후 버튼을 길게(3초 이상) 누르면 튜너가 켜집니다.
작동 모드에서 전류 소비는 오프 모드에서 37μA, 절전 모드에서 170μA로 12mA입니다.
튜너의 메인 마이크로 프로세서는 PIC16F18877이고 다른 PIC16F1454 프로세서는 임베디드 프로그래머로 사용됩니다. 전용 펌웨어를 탑재한 프로그래머로 한번 업데이트를 해줘야 합니다. 그 후 튜너의 메인 펌웨어는 특별한 수단 없이 필요할 때마다 자주 업데이트할 수 있습니다. 변경할 수 있습니다. 튜너를 컴퓨터에 연결하면 적절한 이름의 새 논리 디스크가 탐색기에 나타나 펌웨어 리포지토리에 대한 링크를 찾을 수 있습니다. 튜너를 업데이트하려면 이 디스크에 펌웨어 파일을 복사하는 것으로 충분합니다. 프로세스는 몇 초가 걸리며 파일 복사가 완료되면 튜너가 동시에 업데이트됩니다.
공통 양극이 있는 두 개의 이중 색상 LED를 장착할 수 있는 공간도 보드에 있으므로 OLED 디스플레이가 필요하지 않은 경우 설치할 수 있습니다. 오른쪽 LED는 배터리의 충전 과정을 나타내고 왼쪽 LED는 활동을 나타내며 작동 모드에서는 배터리 충전 수준에 따라 3초마다 색상이 깜박입니다.
